기술명

3D 프린팅 노즐 장치 및 그것을 구비한 3D 프린팅 장비
권리구분 특허
출원인 세종대 산학협력단
대표발명자 이름 소속학과 연구실
이동규 건축공학전공
대표연구분야 - 위상최적화 - 건축 디지털 디자인 및 제조 - 딥러닝 기반 InnovilTOP 사용자 기반 앱 - 비선형 전산 구조 역학 - 생체모방 - 자가지지, 매달린, 전개 구조 - 고성능 철골구조 - 프리캐스트 더블월, 모듈러 합성 - 초고층 구조 - 수직농장 구조 디자인 - 이동식비계, 가설시스템 - 트리즈, 6시그마 특허기반 연구
출원번호 10-2019-0070476 등록번호 10-2227820
출원일 2019-06-14 등록일 2021-03-09

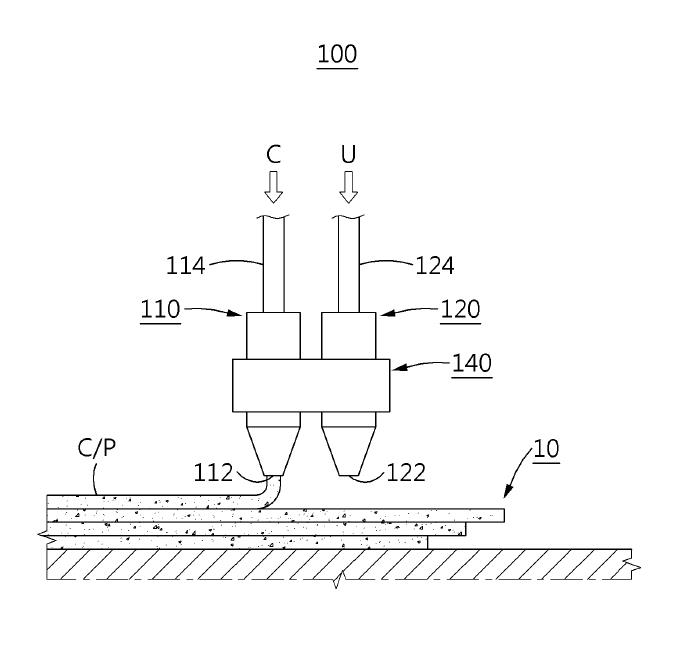

특허원문 본 발명의 실시예에 따른 3D 프린팅 노즐 장치는, 콘크리트 재료를 이용하여 건축물과 같은 구조물을 3D 프린팅 방식으로 시공하는 것으로서, 상기 구조물의 형상 데이터에 따라 이동하면서 상기 콘크리트 재료를 토출하는 형상으로 마련되고 상기 콘크리트 재료를 설정 적층 길이로 적층하여 상기 구조물의 수직 구조물 또는 수평 구조물을 시공하는 콘크리트 노즐, 상기 콘크리트 노즐의 옆에 배치되고 상기 콘크리트 재료보다 급결성이 높은 급결 지지 재료를 토출하는 형상으로 마련되며 상기 수평 구조물의 시공시 상기 급결 지지 재료를 적층하여 상기 수평 구조물을 지지하기 위한 수평 지지 구조를 형성하는 서포트 노즐, 및 상기 콘크리트 노즐에 마련되고 상기 콘크리트 노즐에서 토출된 상기 콘크리트 재료의 자가 지지 능력을 향상시키도록 상기 콘크리트 재료의 강도를 보강하는 콘크리트 보강 수단을 포함한다.
상세기술정보 3 기술명 기술요약
3D 프린팅 노즐 장치 및 프린팅 장비 본 발명은, 콘크리트 재료를 이용하여 보, 슬래브와 같은 수평구조물을 3D 프린팅 방식으로 시공할 때, 건축물의 수평구조물을 안정적으로 만들 수 있도록, 자가 지지 능력을 향상시키는 콘크리트 보강수단과 콘크리트를 토출하는 콘크리트 노즐 및 급결 지지 재료를 토출하는 서포트 노즐의 듀얼 노즐을 포함하는 3D 프린팅 노즐 장치 및 그것을 구비한 3D 프린팅 장비에 관한 것이다.
관련동영상
기술분류(대) 건설·교통 기술분야 건설·교통
적용분야 건축용 3D 프린터
기술명

3D 프린팅 노즐 장치 및 그것을 구비한 3D 프린팅 장비
권리구분 출원인
특허 세종대 산학협력단
대표발명자
이름 소속학과
이동규 건축공학전공
대표연구분야
- 위상최적화 - 건축 디지털 디자인 및 제조 - 딥러닝 기반 InnovilTOP 사용자 기반 앱 - 비선형 전산 구조 역학 - 생체모방 - 자가지지, 매달린, 전개 구조 - 고성능 철골구조 - 프리캐스트 더블월, 모듈러 합성 - 초고층 구조 - 수직농장 구조 디자인 - 이동식비계, 가설시스템 - 트리즈, 6시그마 특허기반 연구
출원번호 등록번호
10-2019-0070476 10-2227820
출원일 등록일
2019-06-14 2021-03-09
특허원문
본 발명의 실시예에 따른 3D 프린팅 노즐 장치는, 콘크리트 재료를 이용하여 건축물과 같은 구조물을 3D 프린팅 방식으로 시공하는 것으로서, 상기 구조물의 형상 데이터에 따라 이동하면서 상기 콘크리트 재료를 토출하는 형상으로 마련되고 상기 콘크리트 재료를 설정 적층 길이로 적층하여 상기 구조물의 수직 구조물 또는 수평 구조물을 시공하는 콘크리트 노즐, 상기 콘크리트 노즐의 옆에 배치되고 상기 콘크리트 재료보다 급결성이 높은 급결 지지 재료를 토출하는 형상으로 마련되며 상기 수평 구조물의 시공시 상기 급결 지지 재료를 적층하여 상기 수평 구조물을 지지하기 위한 수평 지지 구조를 형성하는 서포트 노즐, 및 상기 콘크리트 노즐에 마련되고 상기 콘크리트 노즐에서 토출된 상기 콘크리트 재료의 자가 지지 능력을 향상시키도록 상기 콘크리트 재료의 강도를 보강하는 콘크리트 보강 수단을 포함한다.
상세기술정보
기술명 기술요약
3D 프린팅 노즐 장치 및 프린팅 장비 본 발명은, 콘크리트 재료를 이용하여 보, 슬래브와 같은 수평구조물을 3D 프린팅 방식으로 시공할 때, 건축물의 수평구조물을 안정적으로 만들 수 있도록, 자가 지지 능력을 향상시키는 콘크리트 보강수단과 콘크리트를 토출하는 콘크리트 노즐 및 급결 지지 재료를 토출하는 서포트 노즐의 듀얼 노즐을 포함하는 3D 프린팅 노즐 장치 및 그것을 구비한 3D 프린팅 장비에 관한 것이다.
기술분야 적용분야
건설·교통 건축용 3D 프린터
