기술명 |
안테나의 방사 패턴 분석 장치 및 방법 |
![]() |
||
권리구분 | 특허 | |||
출원인 | 세종대 산학협력단 | |||
대표발명자 | 이름 | 소속학과 | 연구실 | |
김동호 | 전자정보통신공학과 |
![]() ![]() |
||
대표연구분야 | 차세대 안테나 전자파 잔향실 메타 물질 지능형 산란체 전자장 이론 | |||
출원번호 | 10-2019-0134002 | 등록번호 | 10-2186306 | |
출원일 | 2019-10-25 | 등록일 | 2020-11-27 | |

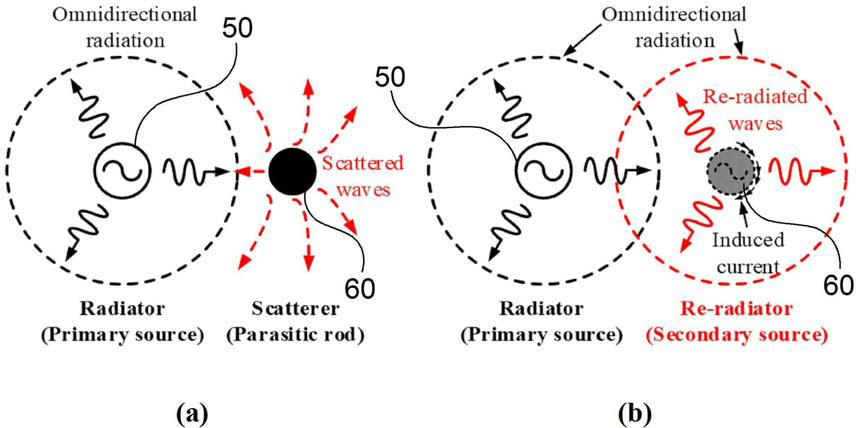

특허원문 | 근역장 내 커플링이 고려된 ESPAR 안테나의 방사 특성을 분석할 수 있는 새로운 방법으로서, 기존의 방사체와 산란체 간의 산란 문제를 두 방사체 문제로 바꾸어 안테나 배열 이론을 통해 해석하는 것으로, 이상적인 반파장 다이폴 안테나에 신호를 인가한 후 각각의 구성 요소에 커플링 정보가 포함된 전류를 이상적인 반파장 다이폴 안테나와 금속 막대에 각각 재인가함으로써, 금속 막대를 또 다른 방사체로 해석할 수 있음. |
![]() |
||
상세기술정보 3 | 기술명 | 기술요약 | ||
근역장(Near Field) 내 방사체와 기생 요소를 포함하는 안테나의 방사 패턴 분석 방법 | - ESPAR(Electrically Steerable Parasitic Array Radiator) 안테나, MIMO 안테나 시스템, 5 G 통신 시스템 - 기생 요소를 포함하는 안테나는 기생 요소에 유기되는 전류로 인해 재 방사되는 전파의 위상 지연 등을 고려하기 어려워 실제 측정되는 안테나의 방사 패턴과 많은 차이를 보임. 이에 방사체와 기생 요소를 포함하는 안테나에서 상호 커플링 정보가 포함된 전류를 각각 방사체와 기생 요소에 재 인가함으로써, 기생 요소를 별도의 방사체로 해석하여 방사체와 방사체 간의 해석 문제로 전환할 수 있으며, 그로 인해 근역장에서 해당 안테나의 방사 패턴을 정확하게 분석할 수 있음. - 방사체에 급전 신호를 인가하고, 방사체에서 기생 요소 간 커플링을 포함하는 제1 전류를 추출하며, 기생 요소에서 방사체 간 커플링을 포함하는 제2 전류를 추출하고, 제1 전류는 방사체에 인가하고 제2 전류는 기생 요소에 인가하는 구성을 포함함. 기생 요소를 방사체와는 다른 별도의 방사체로 해석하여 안테나의 방사 패턴을 분석함. |
![]() |
||
관련동영상 | ||||
기술분류(대) | 전기전자 | 기술분야 | 전기·전자 | |
적용분야 | 안테나 방사 빔 패턴 분석 |
